Kabelbaum/ Kabelsatz/ Leitungssatz: Selbstkonfiguration
Wir können leider nicht Kabelbäume für die über 5000 motorisierten Zweiräder der Ende 20er bis Ende 50er Jahre in Deutschlang gebauten Modelle vorrätig halten.
Da sich aber die meisten Fahrzeuge der 50er Jahre nur unwesentlich unterschieden, kannst du dir deinen Kabelbaum auch selbst konfigurieren, indem du diesen

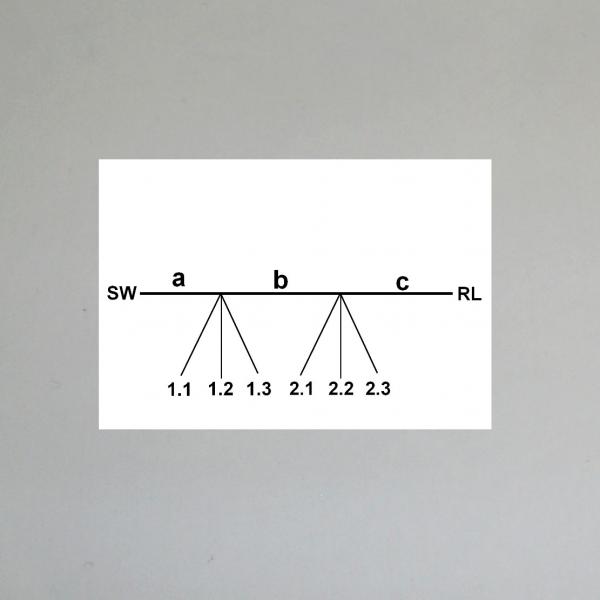

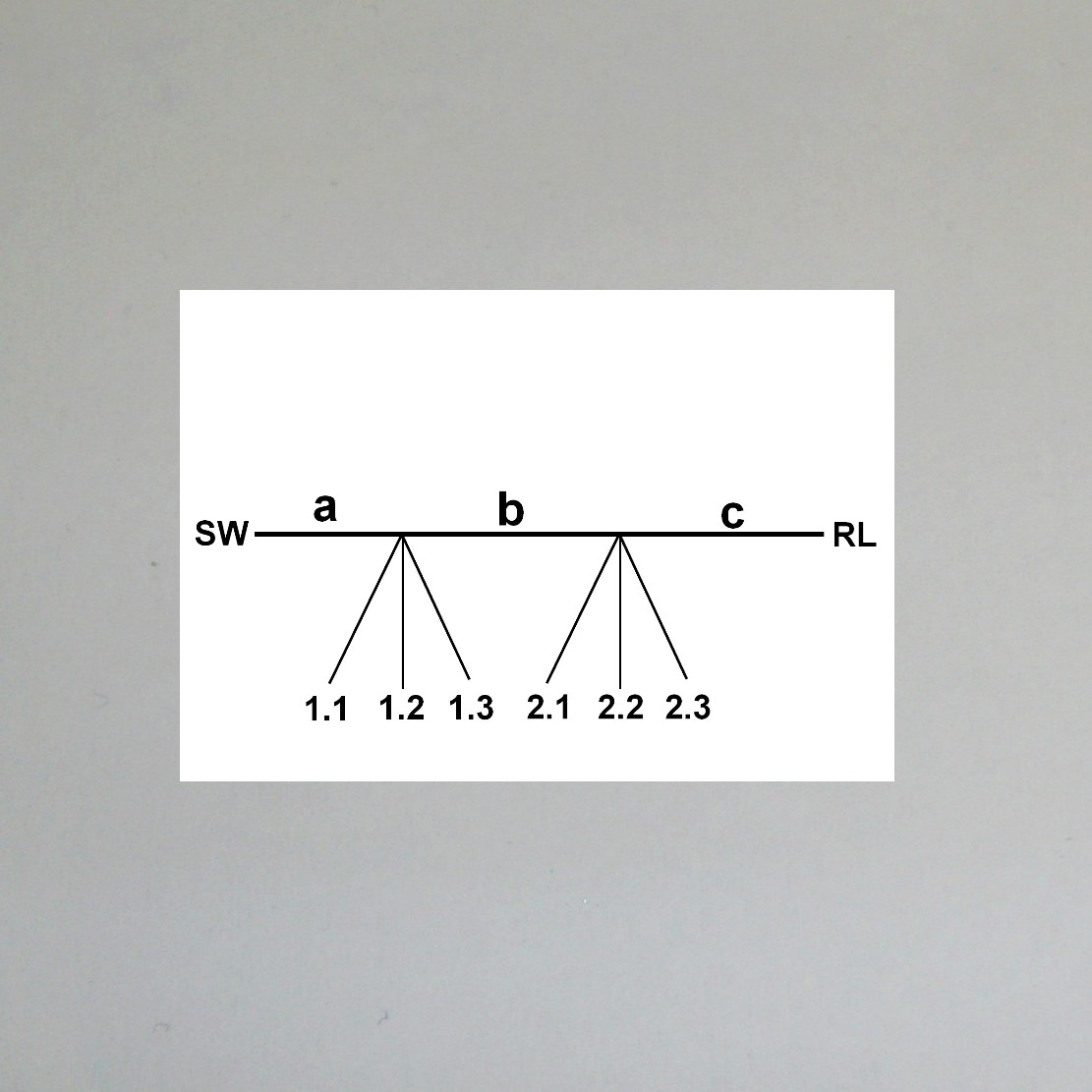

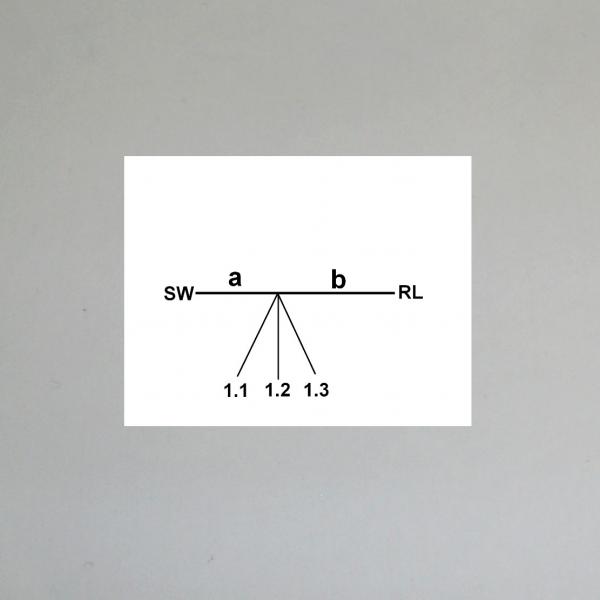

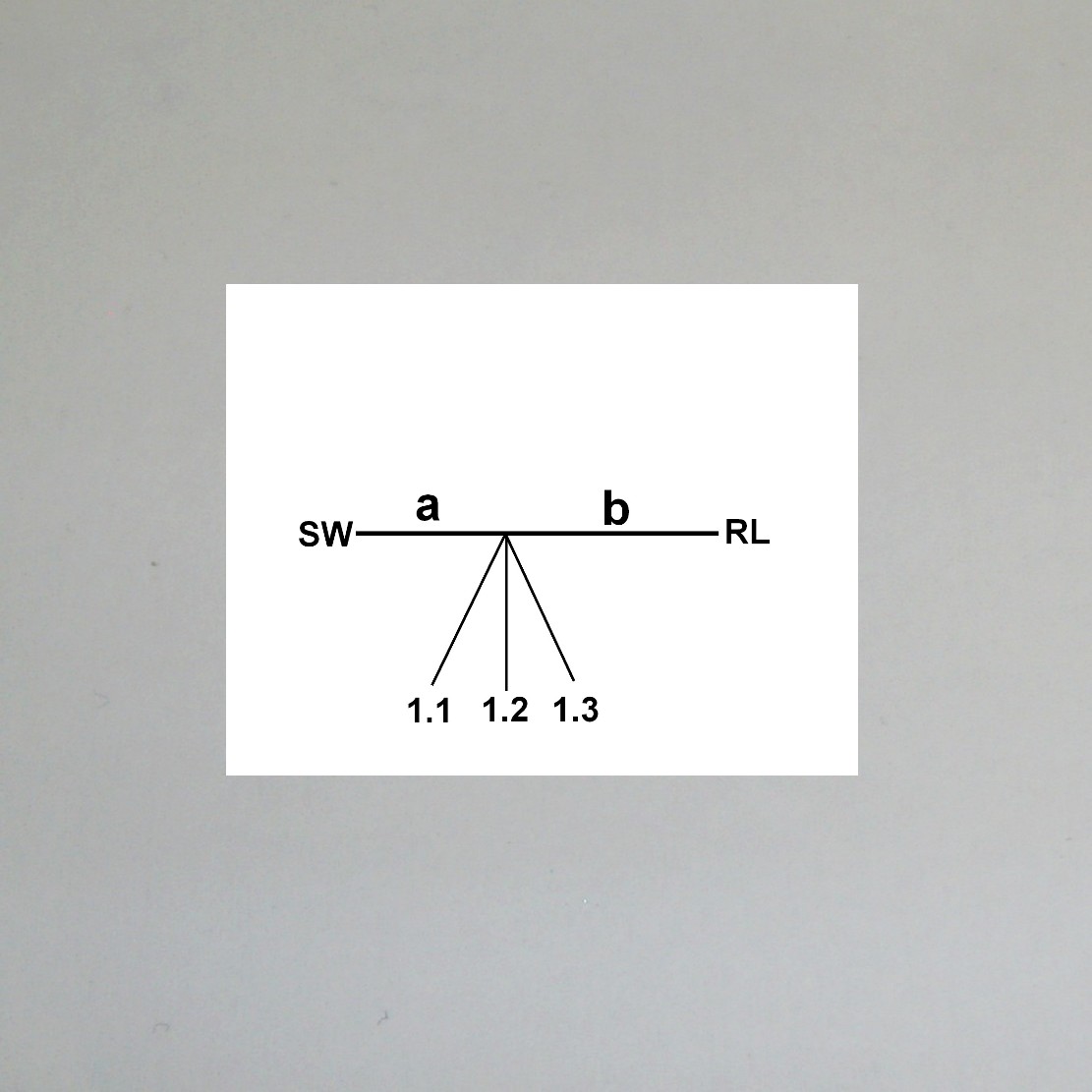

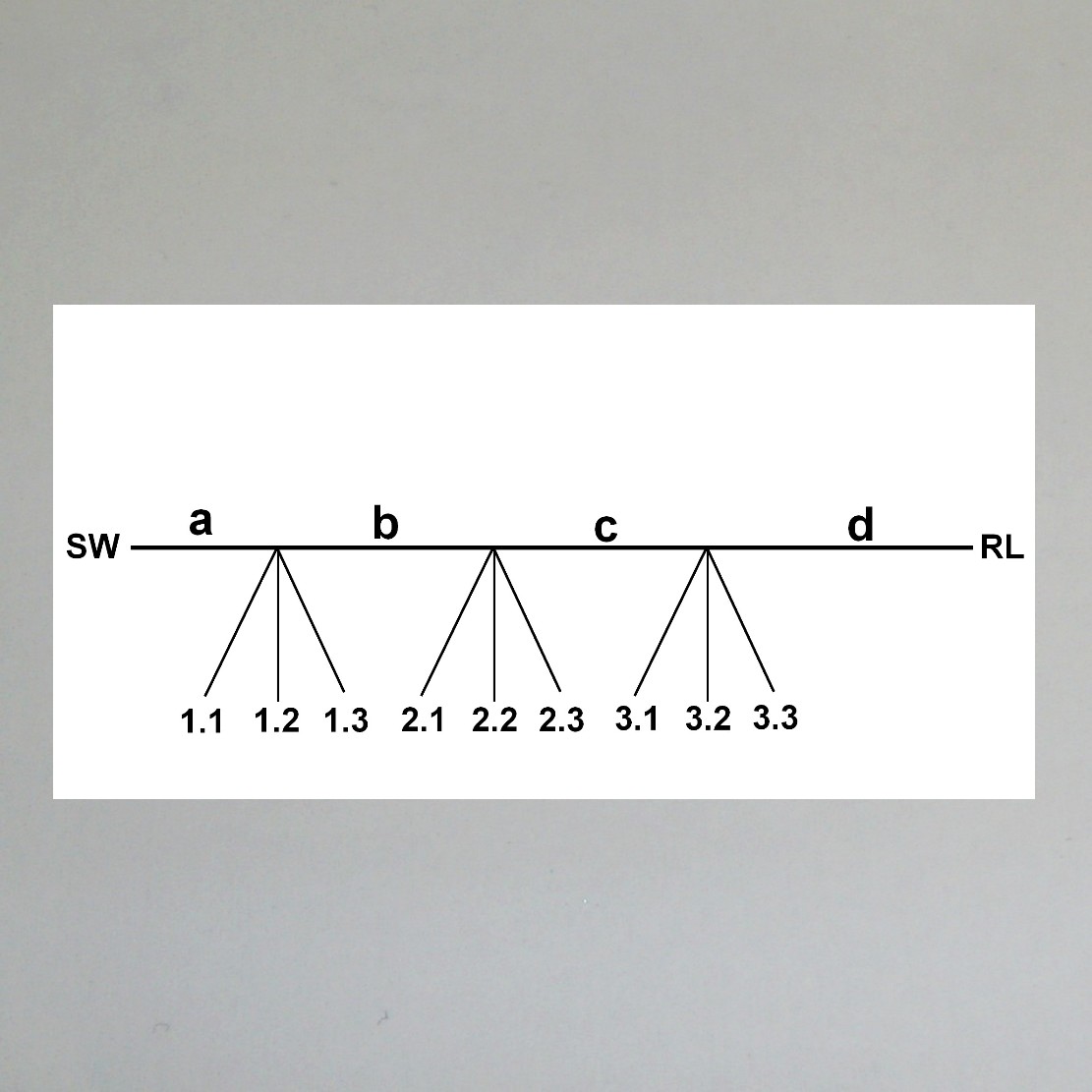

Artikel kaufst und uns eine Liste mit den von uns benötigten Angaben schickst. Die Bilder erklären, wie der Baum dann aussehen kann.
Alle Leiter werden dann nach links zum Scheinwerfer (SW) durchgezogen und müssen dort verbunden werden.
Der letzte Leiter (RL) kann das Rücklicht sein oder ein anderes elektr. Element.
Die Längenangabe bezieht sich immer auf das Bougierrohr. Wir lassen alle Leiter 10cm daraus hervorschauen zum Verdrahten (Überlänge der Leiter).
Wenn du mehr Verdrahtungslänge benötigst, musst du diese einfach zum Bougierrohr dazuaddieren und später etwas Bougierrohr am fertigen Kabelbaum entfernen.
Dieses Angebot bezieht sich auf übliche Längen und ca. 5 Abzweige. Bei erheblich längeren oder mehr Abzweigen wird etwas Aufpreis berechnet.
Die Leiterfarben wählen wir selbst nach unserem internen Schlüssel. Dieser liegt deinem Kabelbaum dann bei.
Die Liste sähe dann so aus:
Längenangabe Kabelschlauch (Bougier) a: ...cm
Längenangabe Kabelschlauch (Bougier) b: ...cm
Längenangabe Kabelschlauch (Bougier) c: ...cm (entfällt wenn der Kabelbaum nur einmal abzweigt)
Längenangabe Kabelschlauch (Bougier) d: ...cm (entfällt wenn der Kabelbaum nur zweimal abzweigt)
1.1: Längenangabe Kabelschlauch (Bougier): ...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: ...
1.2: Längenangabe Kabelschlauch (Bougier): ...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: ...
1.3: Längenangabe Kabelschlauch (Bougier): ...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: ...
(es können weitere Abzweige erstellt werden)
2.1: Längenangabe Kabelschlauch (Bougier): ...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: ...
2.2: Längenangabe Kabelschlauch (Bougier): ...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: ...
2.3: Längenangabe Kabelschlauch (Bougier): ...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: ...
(es können weitere Abzweige erstellt werden)
3.1: Längenangabe Kabelschlauch (Bougier): ...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: ...
3.2: Längenangabe Kabelschlauch (Bougier): ...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: ...
3.3: Längenangabe Kabelschlauch (Bougier): ...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: ...
(es können weitere Abzweige erstellt werden)
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

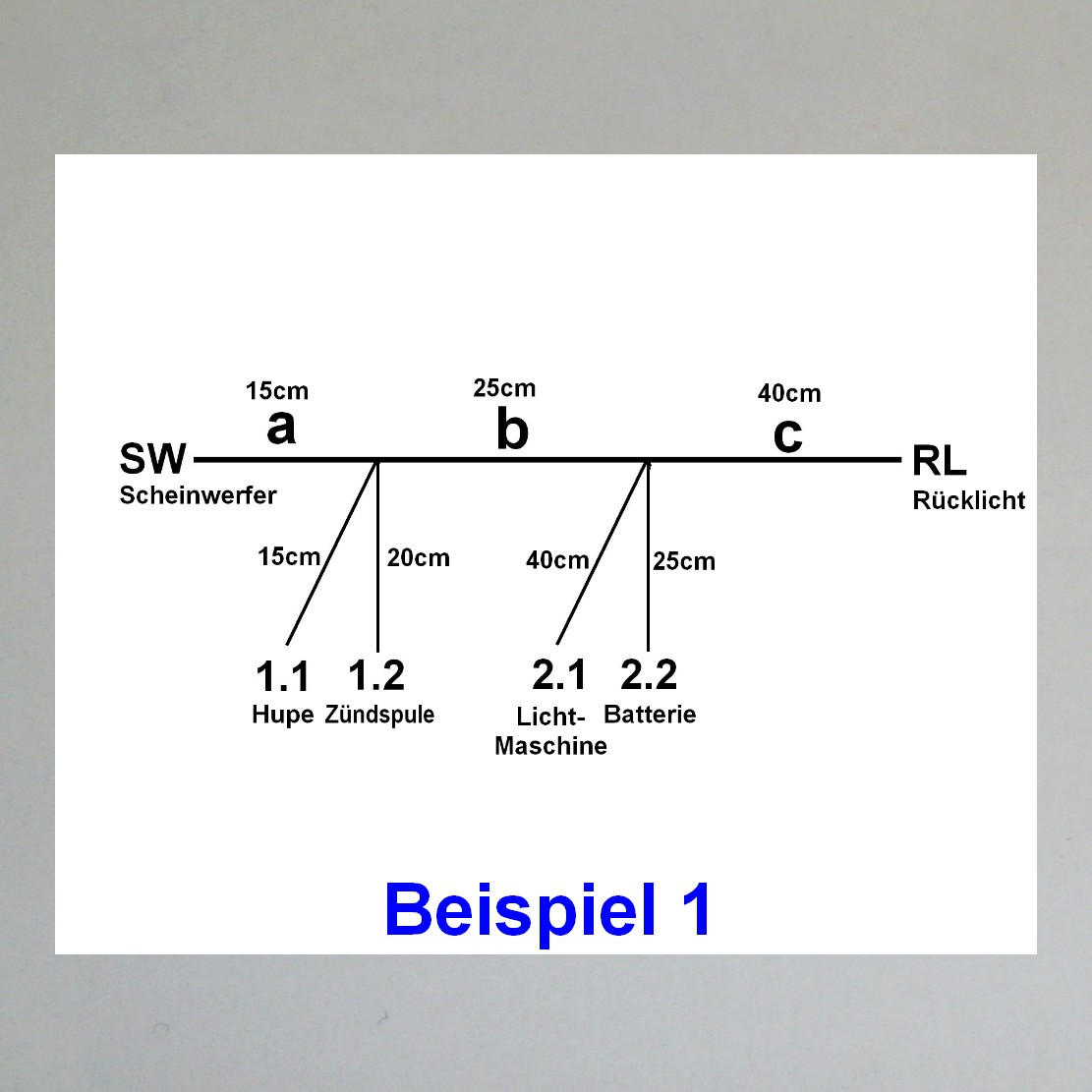

Hier mal ein Beispiel, passend zum Bild "Beispiel 1":
Längenangabe Kabelschlauch (Bougier) a: 15...cm
Längenangabe Kabelschlauch (Bougier) b: 25...cm
Längenangabe Kabelschlauch (Bougier) c: 40...cm
1.1: Längenangabe Kabelschlauch (Bougier): 15...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: Hupe
1.2: Längenangabe Kabelschlauch (Bougier): 20...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: Zündspule
2.1: Längenangabe Kabelschlauch (Bougier): 40...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: Lichtmaschine
2.2: Längenangabe Kabelschlauch (Bougier): 25...cm, Bezeichnung des elektrischen Teils das hier angeschlossen wird: Batterie

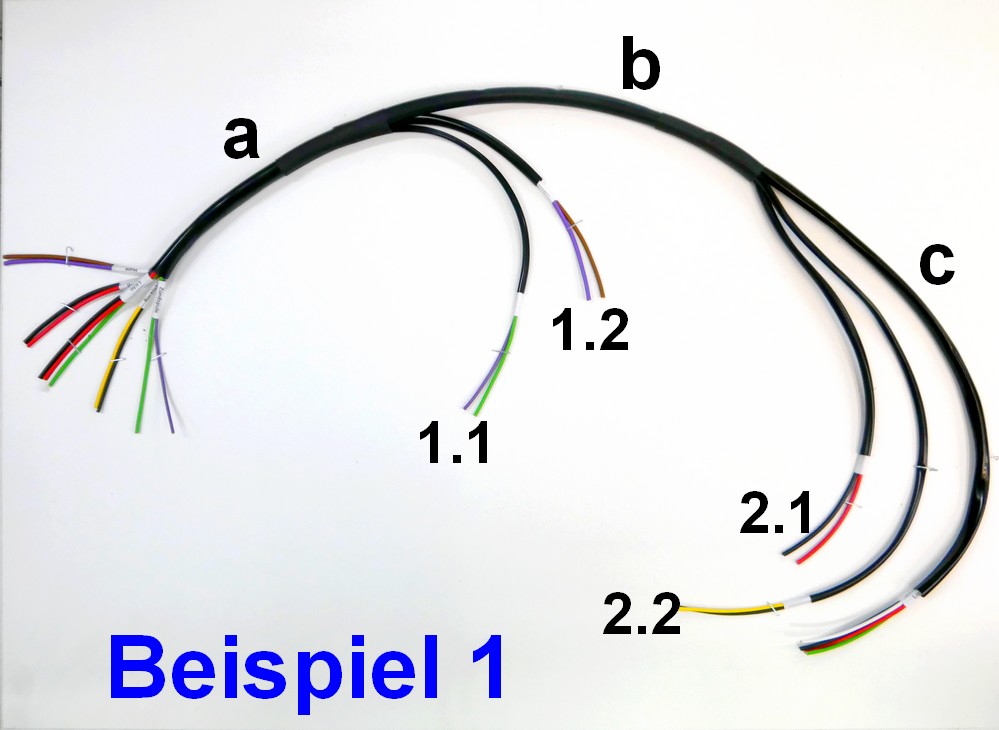

Im letzten Bild ist der Kabelbaum zu sehen, wie er nach diesen Angaben hergestellt wurde.
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

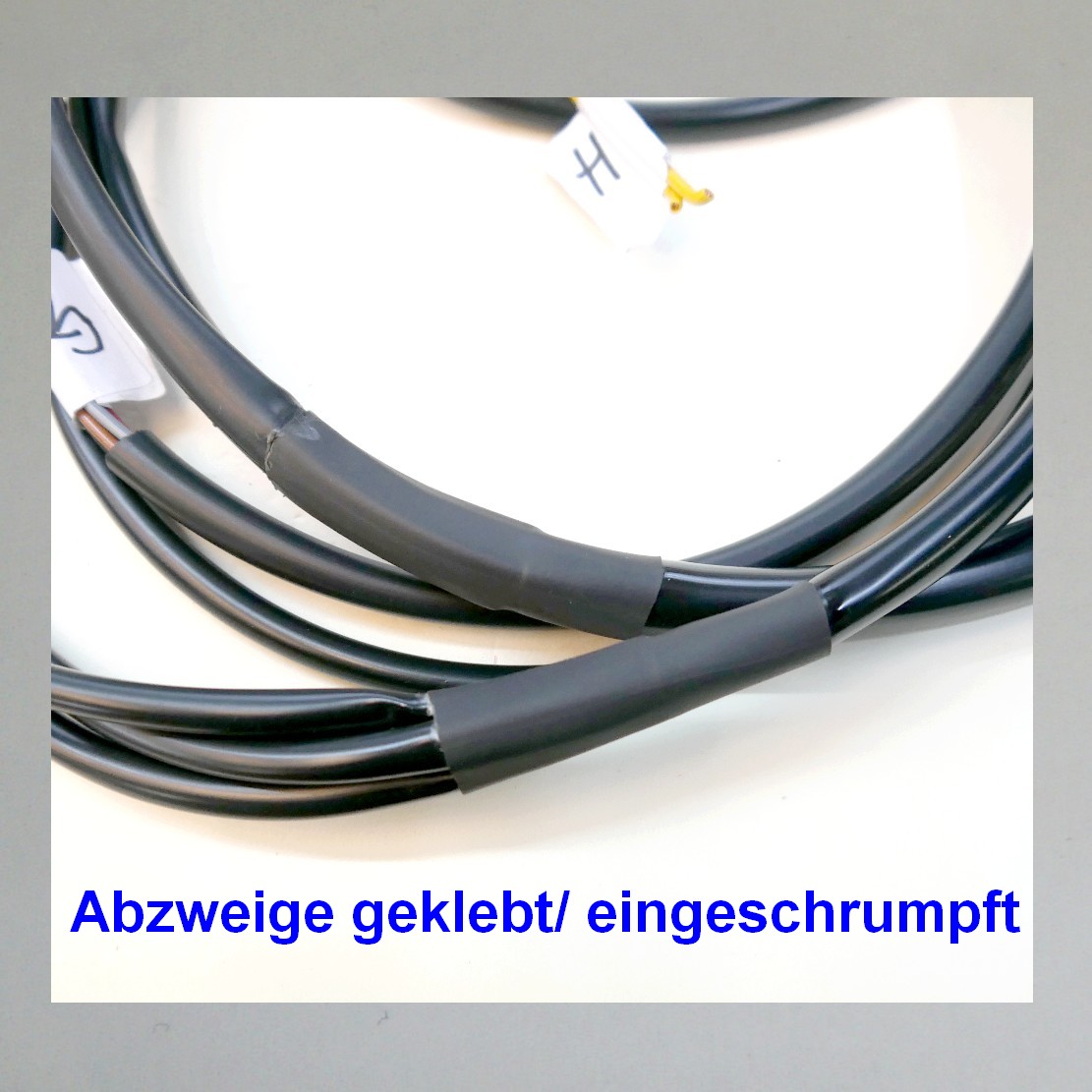

Allgemeine Beschreibung:
Unser Kabelbaum unterscheidet sich etwas von den üblich angebotenen und von den damals verbauten.
Dieser Kabelbaum besitzt zusätzliche Massekabel welche früher meist weggelassen wurden.
Durch die eingesparten Massekabel kam es aber früher oder später zu Kontakt- oder Elektro-Korrosionsproblemen wie zB defekte Lenkkopflager,
zerfressene Schrauben/ Gewinde/ Bleche.
Heute werden die Maschinen wesentlich dicker lackiert, Pulver beschichtet oder original belassen (mit Oxidation an Kontaktstellen...).
Hier sind die zusätzlichen Massekabel besonders vorteilhaft:
Lack, Kunststoff (oder oxidierte Stellen bei Originalmaschinen) usw müssen nicht mehr blankgekratzt werden und
die Korrosion an Kontaktstellen/ Steuerlager findet nicht mehr statt.

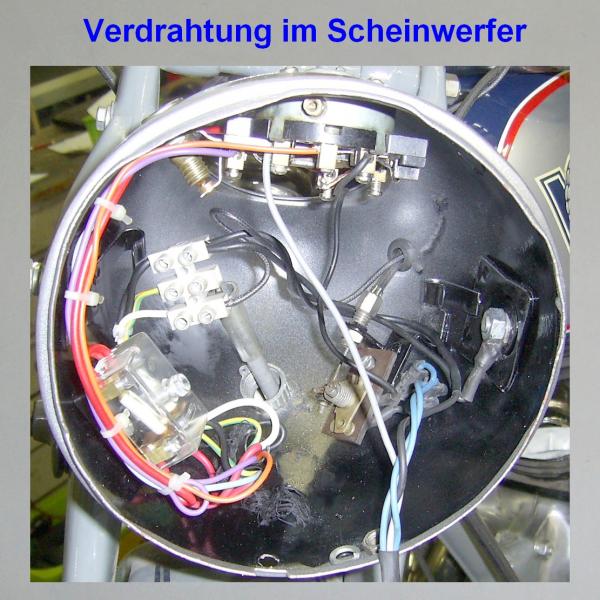

Die Verlegung ist denkbar einfach: Alle Leitungen führen in den Scheinwerfer und werden dort miteinander verbunden.
Vorteile hierbei:
-Einfache Diagnose wenn mal ein Fehler vorliegt; im Scheinwerfen können alle Verbraucher/ Batt./ Lima angemessen werden.
-Es können beide Sicherungen direkt in den Scheinwerfer montiert werden.
Wir empfehlen ein Bremslicht vorzusehen, da man sich im teilweise sehr dichten Strassenverkehr doch sehr daran gewöhnt hat, dass am vorausfahrenden Fahrzeug
etwas Rotes aufleuchetet wenn es bremst.
Dies ist sogar mit einer Einfaden-Lampe möglich. In der beiliegenden Info wird beschrieben wie es geht.
Dies muss natürlich nicht zwingend angeschlosen werden.
Alle Stränge die vorne in der Lampe ankommen sind ebenfalls separiert und beschriftet um diese schnell und
sicher zuordnen zu können ohne die einzelnen Leiter durchmessen zu müssen!
Wir verwenden folgende Querschnitte:
Leiter mit 1,5 quadrat: für 10-12 Ampere Dauerstrom ausreicht (Kurzzeitig sind auch bis zu 20 A möglich).
Also für Scheinwerfer, Batterie und Lichtmaschine.
Leiter mit 0,75 quadrat: für alle sonstigen Verbraucher und Anwendungen.
Inklusive sind immer:
1 Kabelstrang zum Abblendschalter (normal 4 Leiter, auf Wunsch auch mehr): Hüllrohr 50cm, Drahtlänge 70cm
1 Kabelstrang vom Zündschloss zum Birnenhalter i. Scheinwerfer: Hüllrohr 20cm, Drahtlänge 30cm
Reserveleitung 1 Meter
Infos 2 seitig mit einigen Tipps zur Elektrik (Montageanleitung)
Nummern-Schlüssel für das KFZ-Elektrik-Bezeichnungssystem (Vor- und Nachkriegsbezeichnungen)
Auf Wunsch fertigen wir den Kabelbaum mit textilen Schläuchen.
Für diese Option hier klicken.
Wir empfehlen zusätzlich:
Kabelbaum: mit Textilumhüllung
Kabelbaum: Ergänzungssatz Kleinmaterial
Kabelbaum: Zusatzleitungen für den Beiwagen
Alle weiteren Optionen und Ergänzungen findets du hier:
Kabelbaum-Zubehör
Da wir alle Kabelbäume selbst und einzeln nach Bestellungseingang
im Hause fertigen, können wir etwas Aufwand sparen wenn wir
mehrere Kabelbäume der gleichen Type bauen.
Daher können wir folgende Rabatte geben:
2 gleiche Kabelbäume: Rabatt 10%
3 gleiche Kabelbäume: Rabatt 20%
4 gleiche Kabelbäume: Rabatt 25%
Ablauf:
Ware in den Warenkorb geben.
Im Bestellvorgang in das Feld "Meine Anmerkungen" den Satz schreiben:
"Bitte Mengenrabatt berücksichtigen"
Bestellung komplett bezahlen per Paypal.
Den Rabatt senden wir innerhalb von 1-2 Tagen per Paypal zurück.
Bei Zahlung per Überweisung einfach auf unsere Mail warten in der wir den
rabattierten Gesamtbetrag nennen.
