Mischkammer-Einsätze Amal
(Jet-Block)

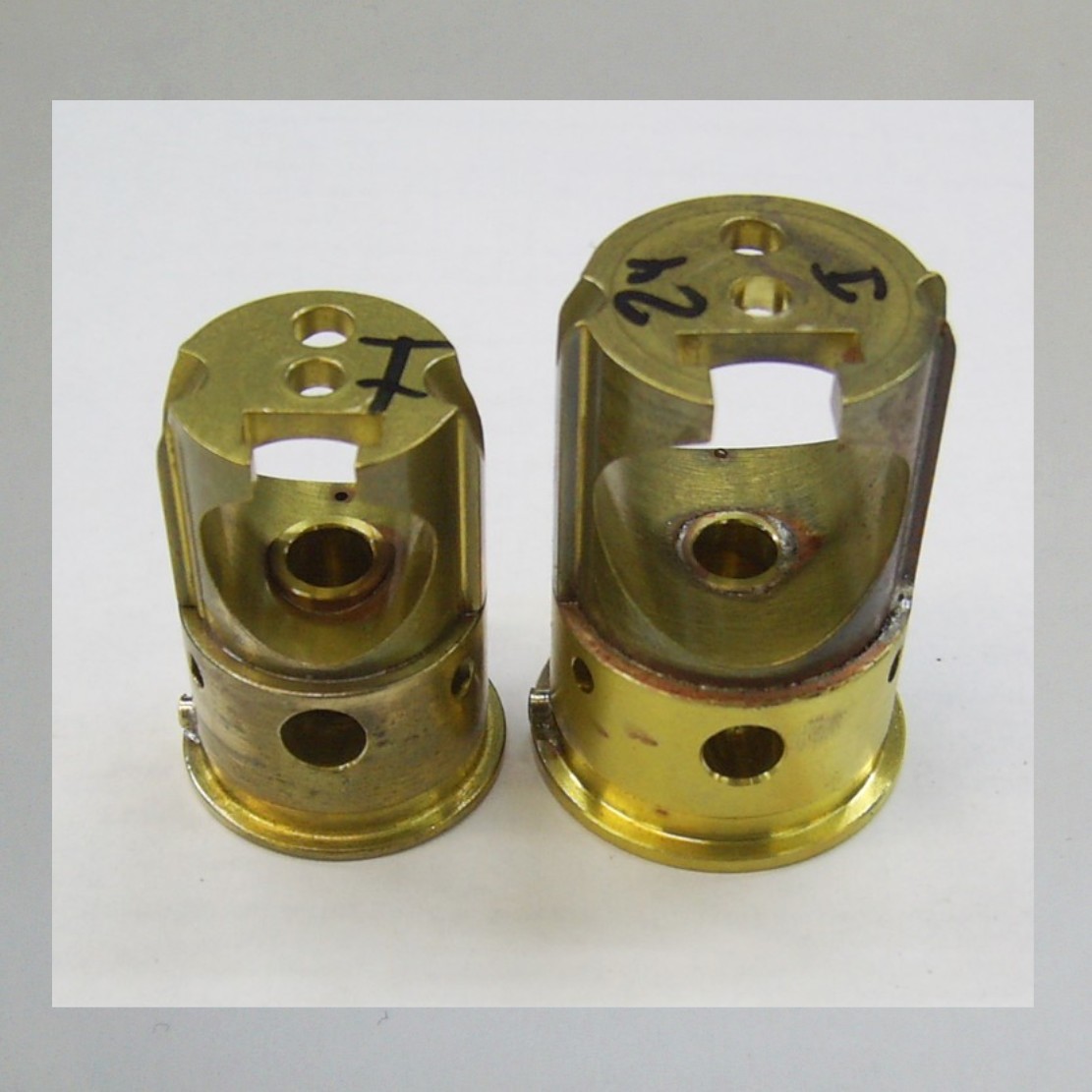

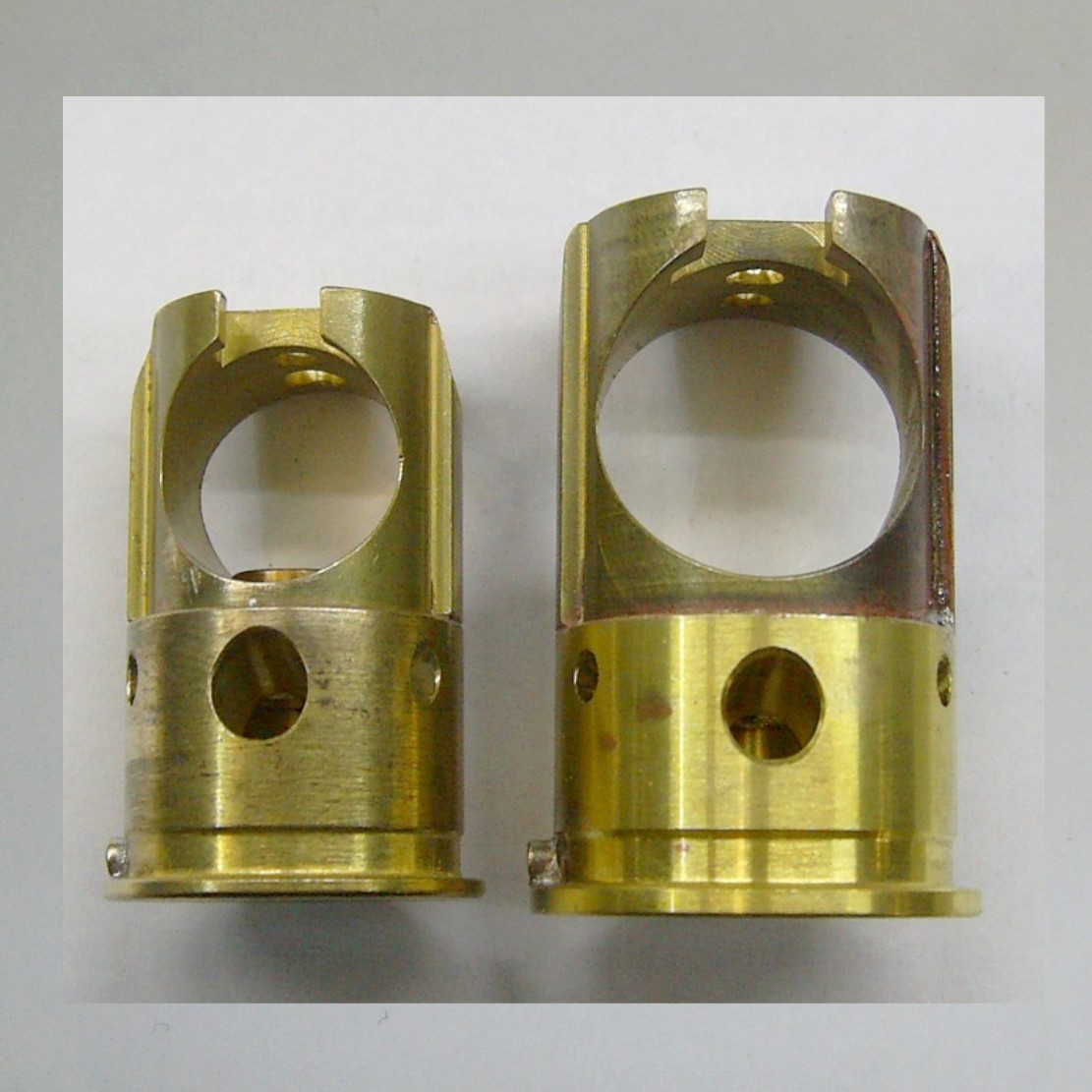

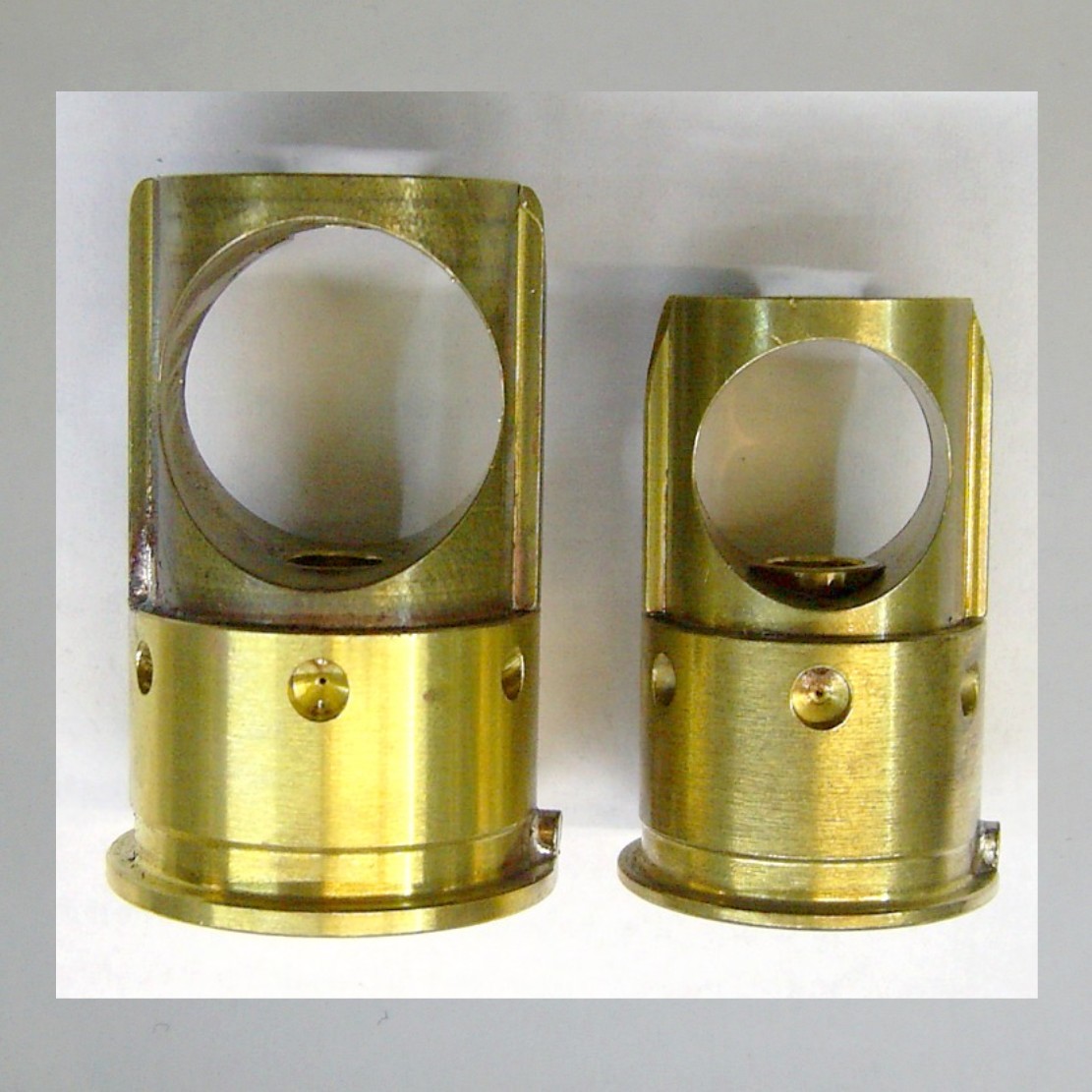

Der Mischkammer-Einsatz (oder Jet-Block) ist das mit Abstand aufwändigste Teil am Vergaser.
Er wird aus 5 Teilen zusammengelötet.
Neu gefertigten Einsätze in vielen Ausführungen:
Alle Einsätze sind für Gasschieberanschlag-Schraube Rechts und Links passend.
Alle Einsätze haben eine Führung für den Luftschieber, können aber natürlich auch ohne Luftschieber verwendet werden.
Der Einsatz kann nach der folgenden Liste bestellt werden, oder durch Angabe des Vergasetyps.
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Zöllige Einsätze:
Aussenluft-Typen: Hierbei wird die Mischluft zur Nadeldüse durch 4 kleine Bohrungen aussen um die Mischkammer herum angesaugt. Also nicht "Im Filter" sonder von Aussen-daher "Aussenluft"-Typ.
Etwa bis 1934 verwendet.
Durchlass 18mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 20mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 22mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 24mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 25mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 26mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 27mm---Nadeldüsengewinde zöllig (1/4)
Innenluft-Typen: Hierbei wird die Mischluft zur Nadeldüse durch eine grosse Bohrung am Luftfilteranschluss angesaugt, also "Im Filter"-daher Innenluft-Typ. Etwa ab 1935 verwendet.
Durchlass 18mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 20mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 22mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 24mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 25mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 26mm---Nadeldüsengewinde zöllig (1/4)
Durchlass 27mm---Nadeldüsengewinde zöllig (1/4)
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Metrische Einsätze:
Aussenluft-Typen: Hierbei wird die Mischluft zur Nadeldüse durch 4 kleine Bohrungen aussen um die Mischkammer herum angesaugt. Also nicht "Im Filter" sonder von Aussen-daher "Aussenluft"-Typ. Etwa bis 1934 verwendet.
Durchlass 18mm---Nadeldüsengewinde metrisch (M7)
Durchlass 20mm---Nadeldüsengewinde metrisch (M7)
Durchlass 22mm---Nadeldüsengewinde metrisch (M7)
Durchlass 24mm---Nadeldüsengewinde metrisch (M7)
Durchlass 25mm---Nadeldüsengewinde metrisch (M7)
Durchlass 26mm---Nadeldüsengewinde metrisch (M7)
Durchlass 27mm---Nadeldüsengewinde metrisch (M7)
Innenluft-Typen: Hierbei wird die Mischluft zur Nadeldüse durch eine grosse Bohrung am Luftfilteranschluss angesaugt, also "Im Filter"-daher Innenluft-Typ. Etwa ab 1935 verwendet.
Durchlass 18mm---Nadeldüsengewinde metrisch (M7)
Durchlass 20mm---Nadeldüsengewinde metrisch (M7)
Durchlass 22mm---Nadeldüsengewinde metrisch (M7)
Durchlass 24mm---Nadeldüsengewinde metrisch (M7)
Durchlass 25mm---Nadeldüsengewinde metrisch (M7)
Durchlass 26mm---Nadeldüsengewinde metrisch (M7)
Durchlass 27mm---Nadeldüsengewinde metrisch (M7)
Die Typen 4 und 5 (18,20 und 22mm) haben einen Aussendurchmesser von 25,40mm.
Die Type 6 (24,25,26,27mm) haben einen Aussendurchmesser von 30,00mm.
Typ 6 mit mehr Aussendurchmesser (30,1 bis 30,15---es gab verschiedene!) wird aktuell noch nicht angeboten (nur gebraucht lieferbar).
Die Einsätze können auch mit Übermass angefertigt werden, aber nicht zum gleichen Preis.
Anpassung/ Tuning:
Wenn jemand einen Einsatz mit etwas höherem/ längerem Mischrohr haben will, kann ich das ebenfalls so anfertigen, es kostet 100 Euro Aufpreis, da der Einsatz extra gefertigt wird. Die höhe des Mischrohres hat erheblichen Einfluss auf die Unterdruck-Abhängigkeit des Vergasers, wurde aber bei Amal "frei nach Schnautze" gefertigt. Späte Modelle aus Zink hatten fast gar keinen Überstand, ältere Typen zwischen 0 und 3 mm!! Wir fertigen im Normalfall einen mehrmals vorgefunden Durchschnittswert.
Auf Wunsch bieten wir den Umbau auf auswechselbare Leerlaufdüsen an (100 Euro incl 4 Düsen von Bing).
Dies ermöglicht eine bessere Anpassung des Vergasers an das Motorrad, vorallem im Standgas und Übergang.
