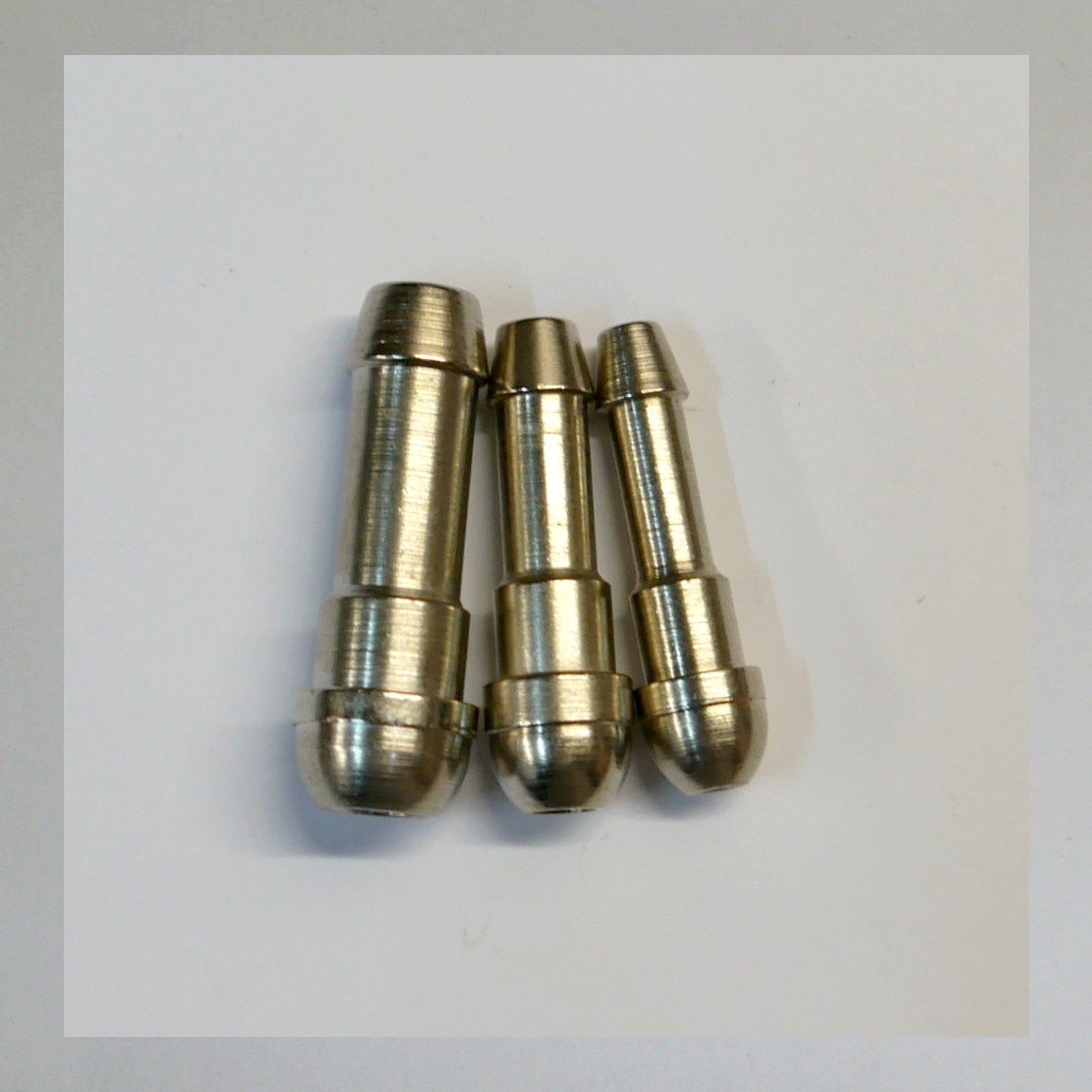

Rundkopf-Schlauchtülle 9mm (für Schlauch 7-8mm innen)

Rundkopf-Schlauchstutzen.
Schlauchtülle mit Dichtkopf/ Kugelbuchse

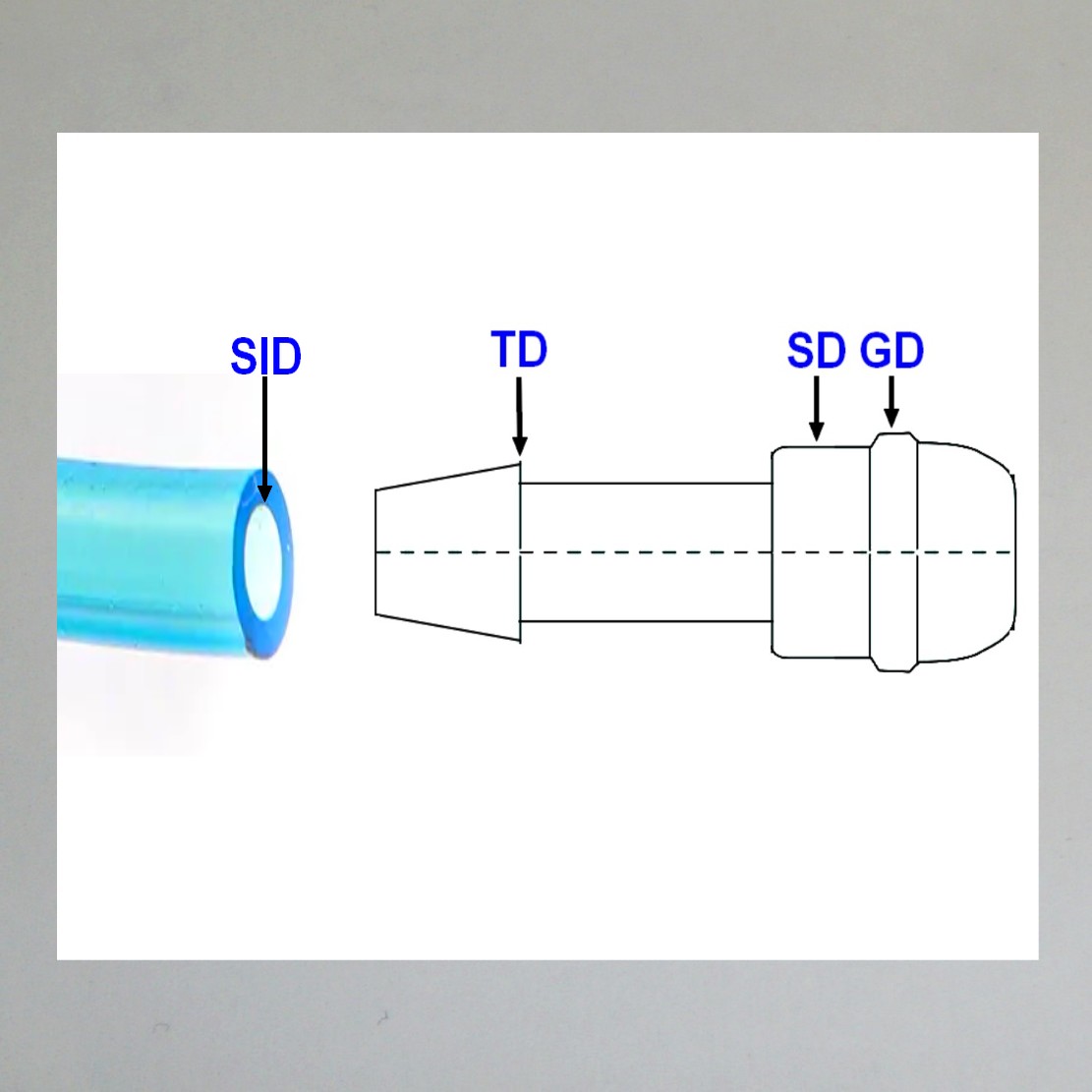

Maße:
TD= Tüllendurchmesser: 9,1mm
SD= Schaftdurchmesser: 9,5mm
GD= Grösster Durchmesser: 11,5mm
SID= Schlauch-Innendurchmesser: 7-8mm.

Material: Messing oder Stahl vernickelt

Das Bauteil kann in der Ausführung abweichen, aber alle angegebenen Maße stimmen.
Die Bohrung in der Überwurfmutter sollte ca 0,5mm grösser sein als der Schaftdurchmesser (eventuell etwas aufbohren).
