Schiebehahn-Bauteil: Gewindestutzen: Rohteil ohne Gewinde: Bolzendurchmesser 13,8mm
Schiebehahn-Bauteil: Gewindestutzen: Rohteil ohne Gewinde: Bolzendurchmesser 13,8mm

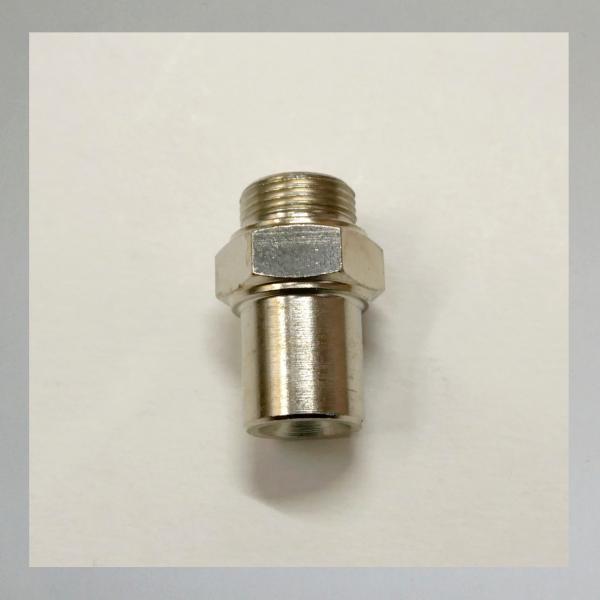

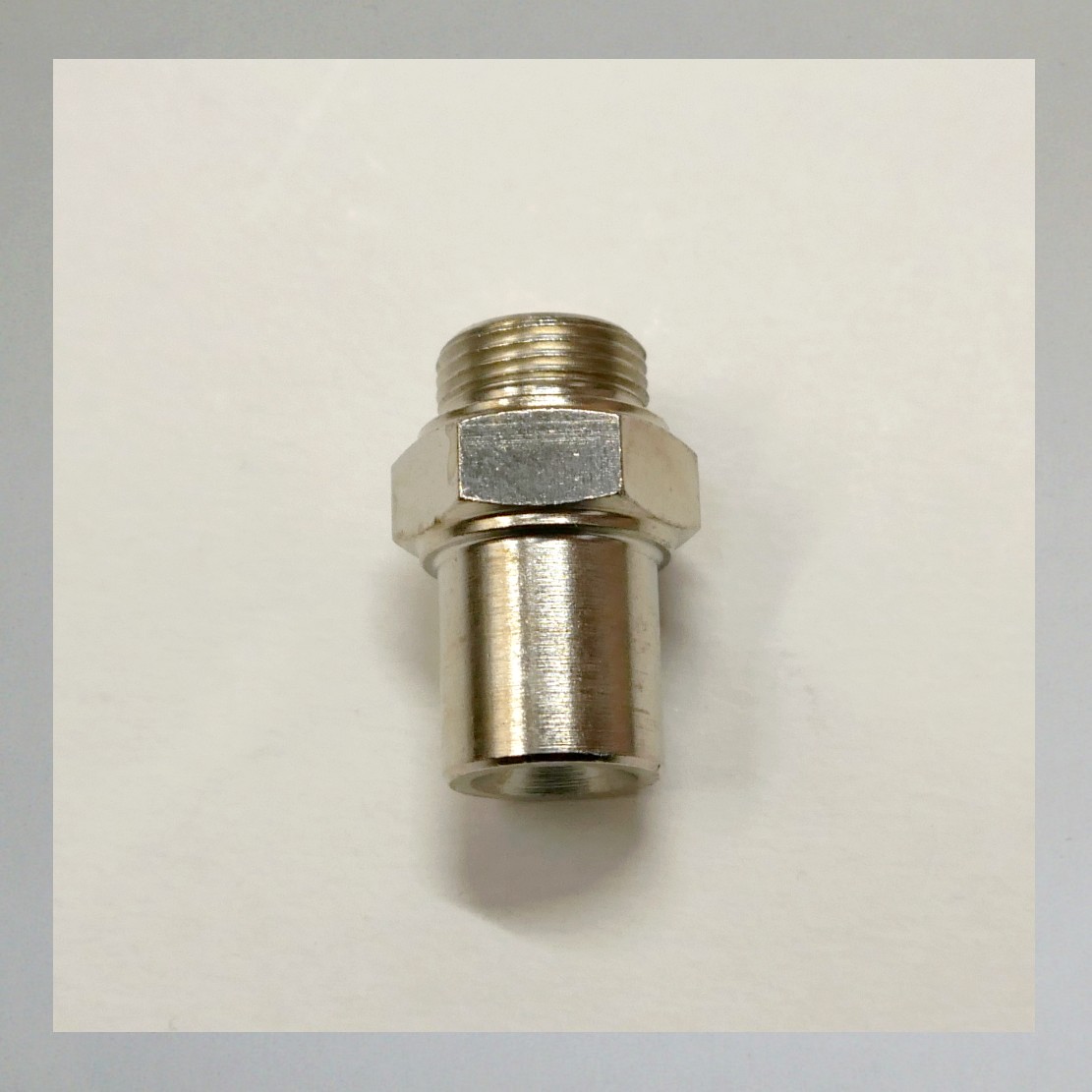

Schiebehahn-Bauteil: Gewindestutzen zulaufseitig oder ablaufseitig: Rohteil ohne Gewinde
Durchmesser 13,8mm, Länge 14mm.
Mit Trichterung zB für Lötnippel/ Schlauchnippel.
Kein Innengewinde.
Hier kannst du dir unseren Schiebehahn SH1 in Einzelteilen kaufen und selbst zusammenstellen.
Die Teile in Summe sind bei einer einfachen Standard-Ausführung etwas günstiger als der komplette Hahn.
Die oberen und unteren Gewindestutzen sind gegeneinander austauschbar, da die Einschraubtiefe und das Gewinde im Hauptteil gleich sind.
Die oberen Gewindestutzen haben ein Innengewinde M5 um den Filter "IF-6" einzuschrauben.
Die unteren Gewindestutzen haben unten eine Kegelsenke um Schlauchtüllen oder Lötnippel für Kraftstoffleitungen mit entsprechendem Überwurf
montiern zu können. Diese Anschlussteile gibt es hier.
Die Montage dauert nur wenige Sekunden: Die beiden Korkscheiben einlegen mit etwas Öl.
Beide Gewindestutzen einschrauben und leicht festziehen-fertig.
Der tankseitige Benzinfilter wird oben noch eingeschraubt, sofern benötigt.
Dieser hat unten einen ca 6mm langen Schaft damit im Tank befindliches Sediment/ Wassertropfen nicht angesaugt wird.

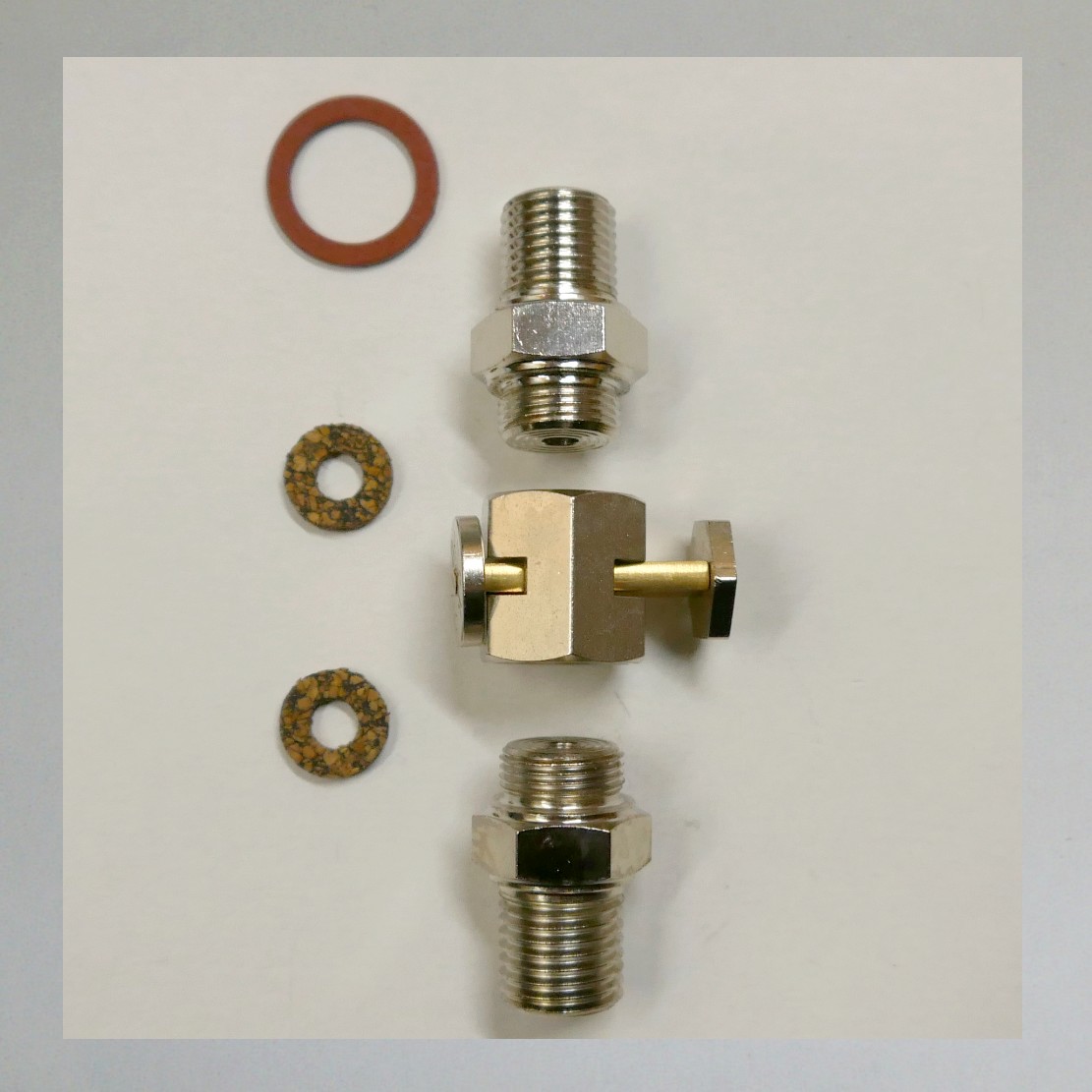

Im Normalfall werden 6 Teile benötigt (siehe 2. Bild):
1 Gewindestutzen zum Tank ("oben").
1 Dichtungsring zwischen Tank und Hahn.
1 Hauptteil (mit Schieber)
2 Korkdichtungen für den Schieber.
1 Gewindestutzen/ Schlauchstutzen ablaufseitig ("unten")
Es gibt weitere Sonderbauteile, die wir dazu anbieten.
Hier wird das Programm noch weiter ausgebaut.
